MC030系列YR1000系列高精度电子自准直仪(YR1000U-3050、YR1000UH-3050)

MC030系列YR1000系列高精度电子自准直仪

MC030系列(YR1000U-3050YR1000UH-3050

一、YR1000系列高精度电子自准直仪产品简介:

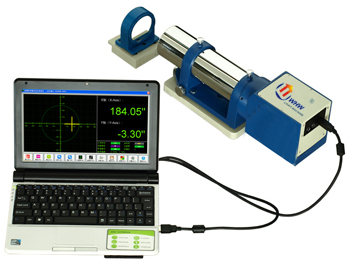

    YR1000系列高精度电子自准直仪结合了我公司电子目镜专利技术、高分辨率图像传感技术和高速嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,提供最高0.2角秒的测量精度和最高1KHz的动态频响。 YR1000由高精度电子读数头、物镜管、可调底座、反光镜、显示控制器(或PC机)、激光快速找准器等构成。运行于显示控制器的测量软件可显示大视野的电子目镜及测量数据,并可将数据保存为Excel兼容格式;激光快速找准器用于快速找准和调整,采用LVDS接口的型号可提供高速测量的同时,电缆连接长度可达到30米。 用户可通过选配其它测量配附件及测量软件完成动态测量应用,包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、航空航天、计量实验室理想的角度测量仪器。

二、YR1000系列高精度电子自准直仪产品特点:

     产品特性: 最高0.2角秒中心测角精度; 最高1KHz频响; XY双轴同时测量; 大视野电子目镜; 科学级高分辨率CCD传感器; 长寿命LED光源; 全数字信号处理; 即插即用USB接口; 丰富的测量配附件;典型应用:精密机械安装定位; 机械产品直线度、平面度、垂直度、平行度等精度保障; 精密旋转台检测; 航空航天; 光学产品装配及调整; 光学及机械结构稳定性或振动测试; 物理及光学实验室。

三、YR1000系列高精度电子自准直仪技术参数:

型号

YR1000U-3050

YR1000UH-3050

物镜焦距

300mm

物镜口径

50mm (NA. = 90%)

光源类型

大功率半导体光源(中心波长λ= 630nm

探测器

两个科学级高分辨率探测器

目镜

软件显示的大视野电子目镜

测量频响

25Hz TYP

接口

USB 2.0 High Speed Interface

测量距离

25

10

最大读数视场

3000 (arc sec. 角秒)

2400 (arc sec. 角秒)

分辨率

0.1 (arc sec. 角秒)

0.05 (arc sec. 角秒)

测量精度

±100"

±0.3 (arc sec. 角秒)

±0.2 (arc sec. 角秒)

±1000"

±1 (arc sec. 角秒)

±0.5 (arc sec. 角秒)

重复性

0.1 (arc sec. 角秒)

0.05 (arc sec. 角秒)

外形尺寸(不含底座)

360mm(L)×86mm(W)×105mm(H)

重量(不含底座)

3.5 KG
