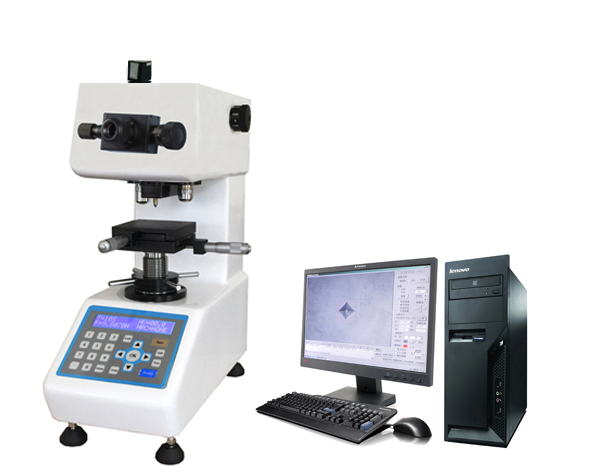

硬度测量分析系统(HMAS-D1000/1000Z)

MC010系列硬度测量分析系统

MC010系列(HMAS-D1000、HMAS-D1000Z)



一、产品简介:
    显微硬度测量分析系统是研润公司结合光学、机械、电器、软件和硬件等多方面技术,自主设计、研发、并制造的新一代高新技术产品。本产品采用精密的机械结构,提高了机器本身的机械稳定性能。并在光学系统与光源上采用了独特的设计、精密的设计组合,使压痕的成像效果更加的清晰。另采用先进的软件技术,配备研润公司自主设计、开发的(HMAS硬度分析软件)。 经过HMAS硬度测量软件进行图形图像处理技术,对硬度的测量和分析更加方便快捷。使机器进一步进入了自动化控制领域.更广泛的适应于各种材料的硬度检测,碳化层和淬火硬化层的深度及梯度的硬度测试,是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器.

性能特点

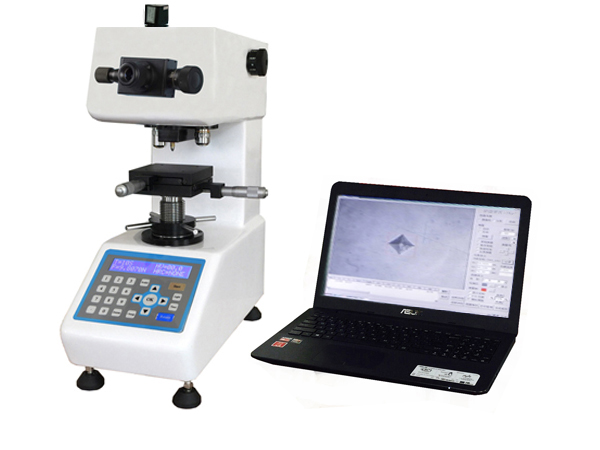

          (配笔记本)

二、产品特点:
   1、在原有机型上开发了全新大三通光学系统, 实现电脑图像处理系统的连接、目镜与CCD摄影同时观看测试;
   2、仪器配备高精密的CCD图像成像系统和图像采集处理器,将仪器内部采集压痕图像转换进入电脑软件处理中心。
   3、本仪器配备了研润公司开发的(HMAS)硬度测量分析系统。此软件具有图像识别、测量和分析技术的硬度测量分析软件,实现了硬度图像的全自动高速测量。本软件系统具备了多种硬度功能的特色功能(模拟调焦、色彩背景)等,属于国内全新系列硬度测量分析系统。
   4、机器实现了硬度图像的全自动高速测量,主机硬件及软件采用预留端口设置,部分功能升级只需轻松拨码即可实现,使后续升级服务更加简便;

HMAS软件特点:

硬度测量分析系统(HMAS),是针对硬度计开发的一套具有图像识别、测量和分析 技术的硬度测量分析软件,实现了硬度图像的全自动高速测量。该软件系统界面友好、 操作方便、功能强大,能够实时显示硬度压痕图像,采用了自主开发的数码调焦技术 使看到的图像更加清晰,解决了传统需要通过硬度计目镜进行观察的不便之处;具有 自动跟踪压痕图像、自动检测计算压痕大小,实时显示硬度计算结果;能够对压痕图 像进行无级的放大缩小测量,对压痕图像很小的薄膜类材料也能精确测量;同时本软 件系统具有硬度测量结果统计评价分析,硬度SPC 分析,自动生成硬度分布曲线,压 痕深度测量及三维压痕模型生成,自动生成 PDF、Word、Excel 等格式的硬度测量分析 报告,图像
保存,打印等功能。

*3D压痕:选中该功能后,会出现硬度压痕的三维立体模型图像,在该三维图 面中用户可以很形象的看出该压痕的实际尺寸如宽度,长度和深度,同时可以鼠标的操作来旋转压痕的三维立体模型。(在三维压痕图像界面中,按住鼠标然后移动鼠标就能调节三维图像的角度,方便查看)

*模拟调焦:模拟调焦是本软件系统的一个特色,软件通过对图像的分析和计算, 运用智能算法,自动对硬度图像进行处理,极大的提高图像的清晰度,其作用类似 照相机对焦时远处的景物变得清晰一样,提高了用户的测量精度。模拟调焦的效果 如下面两幅图所示:其中左边是没
有经过模拟调焦的原始硬度压痕图像,右边是进 过模拟调焦后的图像,两者的对比可见模拟调焦的效果显著。

*误差评价:软件提供了对硬度测量结果进行误差的分析和评价功能,可以使用户更加直观形象 的对硬度检测结果进行分析。具体操作如下:要进行误差评价之前,必须要有硬度测量数据(即在硬度历史数据列表中有相关的数据),否则软件会出现没有数据无法进行误差评价的提
示对话框。有了硬度测量数据以后,用户只要简单的单击  [误差评价]  按钮,软件自动会弹出对硬度数据的误 差评价和分析界面。

*材料评级:软件提供了对被测材料渗氮层脆性级别评级功能,在测度测量界面中, 单击[材料评级]功能按钮后,会出现材料脆性评级界面。在该界面中显示了材料渗 氮层脆性级别按维氏硬度压痕边角碎裂程度而划分的标准评级图,这样用户可以很 方便的根据标准评级图,已经被测
材料所显示的硬度压痕图进行评级。

*十二种背景色、满足各种有色金属及热后处理零件、锻件、铸铁、铸钢件、铜材、铝材等工件的测试需求;

*打印管理:主要提供了对硬度测量数据和分析结果进行打印的相关功能,单击  [打印管理]  后 软件出现打印管理的界面。

*生成报告:用户可以将硬度测量数据和分析结果生成文档报告,软件可以生成三种格式的报告:Excel 电子表格文档、Word 文档、PDF 文
档。在硬度测量界面中, 用户单击[生成报告]  按钮后软件弹出报告类型选择对话框,让用户选择需要生成的 报告类型,然后选择  [确定]  后软件就自动生成报告。





三、技术指标:

&

参数/型号

HMAS-D1000

HMAS-D1000Z

测量分析系统

HMAS-D测量分析系统

转塔方式

手动转塔

自动转塔

变荷装置构造

凸轮结构

凸轮结构

升降丝杆

丝杆

丝杆

试验力

(8) N:0.098N0.245N0.490N0.981N1.961N2.942N4.903N9.807N

(8) gf: 10gf25gf50gf100gf200gf300gf500gf1000gf

(8) 标尺:HV0.01HV0.025HV0.05HV0.1HV0.2HV0.3HV0.5HV1

试验力加载

施加试验力速度:0.05mm/s,全自动(加卸/保持/卸载)

符合标准(精度)

GB/T4340 国标

X-Y移动平台

试台尺寸:100X100mm,试台移动范围25X25mm,机械读数0.01mm

理论硬度测量范围

0.001-6000HV

硬度值显示方式

主机电子小屏幕、电脑图像分析测量

目镜

10X(机械目镜)

物镜倍率

10X(观察)、40X(测量)

总放大倍数

100X(观察时)400X(测量时)

主机最小检测单位

0.5μm(可选配0.25μm

测微目镜移动方式

0.4螺距螺杆

测量数据采集方式

手动采集

测量数据计算方式

自动计算

换算标尺

HRC

试验力选择

外置式选力旋钮(自动转换)

试验力保荷时间

099秒,最小变动量1

试件最大高度

85mm

压头中心到内壁距离

110 mm

测试储存次数

099

试验力选择
