MC030系列光电自准直仪(YR2038)

MC030系列光电自准直仪

MC030系列(YR2038

一、YR2038光电自准直仪产品简介:
    YR2038电子自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,提供高精度测量。

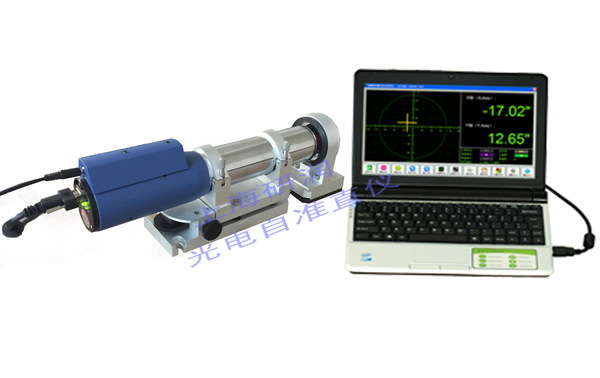

    YR2038由电子读数头、物镜管、底座、反光镜、显示控制器器等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据,并可将数据保存为Excel兼容格式;系列产品采用了小型化设计技术,为用户提供了高性价比的角度测量检测方案。 用户可通过选配其它测量配附件及测量软件完成动态测量应用,包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代产品。
二、YR2038光电自准直仪产品特点:
1、1角秒中心测角精度;
2、XY双轴同时测量;
3、电子目镜技术;
4、高分辨率图像传感器;
5、长寿命LED光源;
6、全数字信号处理;
7、即插即用USB接口;
8、小型化设计;
9、丰富的测量配附件;
三、YR2038光电自准直仪典型应用:
1、精密机械安装定位;
2、机械产品直线度、平面度、垂直度、平行度等精度保障;
3、精密旋转台检测;
4、光学产品装配及调整;
5、物理及光学实验室;
四、技术参数:
1、测量距离:10米
2、最大读数视场:3000×2400 (角秒)
3、物镜焦距:200mm
4、物镜口径:38.1mm(NA.=85%)
5、光源:大功率半导体光源LED (中心波长 λ=630nm)
6、探测器:高分辨率图像传感器
7、目镜:软件显示的电子目镜
8、测量频响:7.5Hz TYP
9、接口:USB 2.0
10、分辨率:0.1″ ( 角秒)
11、测量精度:1″
12、外形尺寸:280X80X115mm
13、重量:2.0KG
五、标准配置:
1、主机:1台
2、带磁反光镜:1只
3、二维可调底座:1只
4、数据线:1根
5、测量软件:1套
6、电脑:1台
7、仪器箱:1个
