智能自动金相切割机(ZQ-100 、ZQ-100C、ZQ-100A)

MC004系列智能型全自动金相切割机

MC004系列(ZQ-100 ZQ-100CZQ-100A

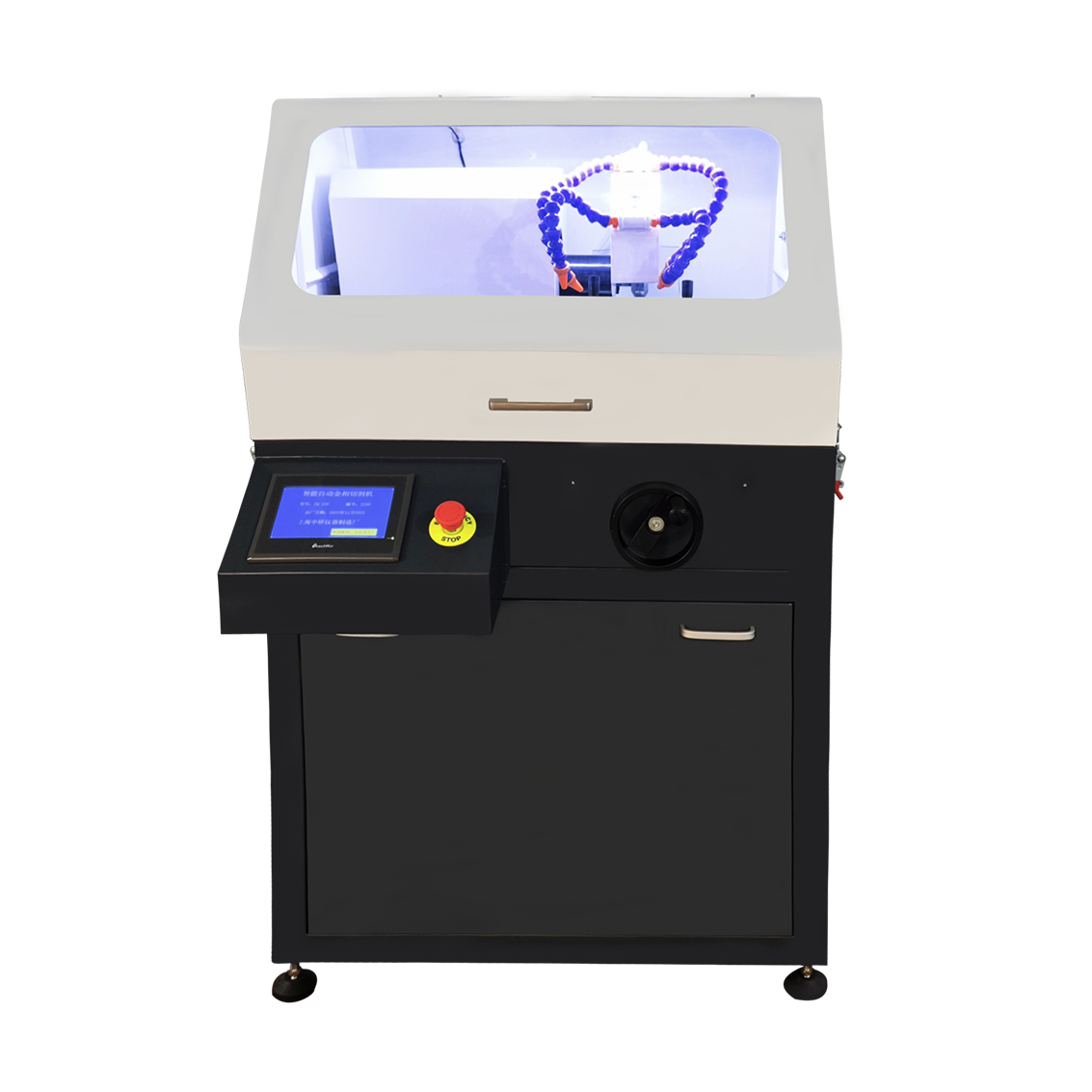

一、ZQ系列智能型全自动金相切割机产品简介:

ZQ系列是为满足精确定位切割、多重定位切割而设计的一款立地一体式精密智能自动金相切割机;采用超大彩色触摸屏,PLC控制系统。独特的分体式双层可移动精密定位平台,满足各种不规则件取平薄片的精密要求。进刀行程任意设定,切割速度1--25mm/分无极调速(极限速度60mm/分钟),并可根据切割情况随时进行在线调整;适用于各种不同材料样件的精密切割取样。(切割后的工件不需研磨抛光处理,可直接进行显微硬度测试等检测)。

       ZQ-100C/A自动平台》                       《ZQ-100C手动平台》

二、ZQ系列智能型全自动金相切割机产品技术规格:

型号

ZQ-100

ZQ-100C

ZQ-100A

主轴转速

2840r/min

2840r/min

100-3000r/min(无极调速)

平台X移动

手动50mm

自动50mm

自动50mm

X轴速度

手动调节

0-100mm(无极调速)

0-100mm(无极调速)

平台Y行程

自动/手动(280mm

平台Y速度

0-60mm(无极调速)

控制系统

彩色触摸屏、PLC控制系统

切割室

封闭式

最大切割尺寸

380X130X100mm

切割方式

手动/智能自动

手动/智能自动

送给方式

三进一退式 (进退比任意设定)

有效进刀距离

200mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

310X310mm

切割片规格

300-350X2.0X32mm

加持台规格

分体式双层可移动平台

切割速度

1-25mm/分钟(极限速度60mm/分钟)

在线调速

任意调整(1-25mm/分钟)

进刀距离

任意设定(0-200mm

复位方式

自动复位

冷却系统

自动(水冷3通道)

水箱容量

90L

电机功率

4.0KW

机台形式

立地一体式

电源

380V

重量

330KG

标准配置:

主机

一台

冷却系统

一套

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具 、螺纹夹具

其他

特殊工件可定做夹具
