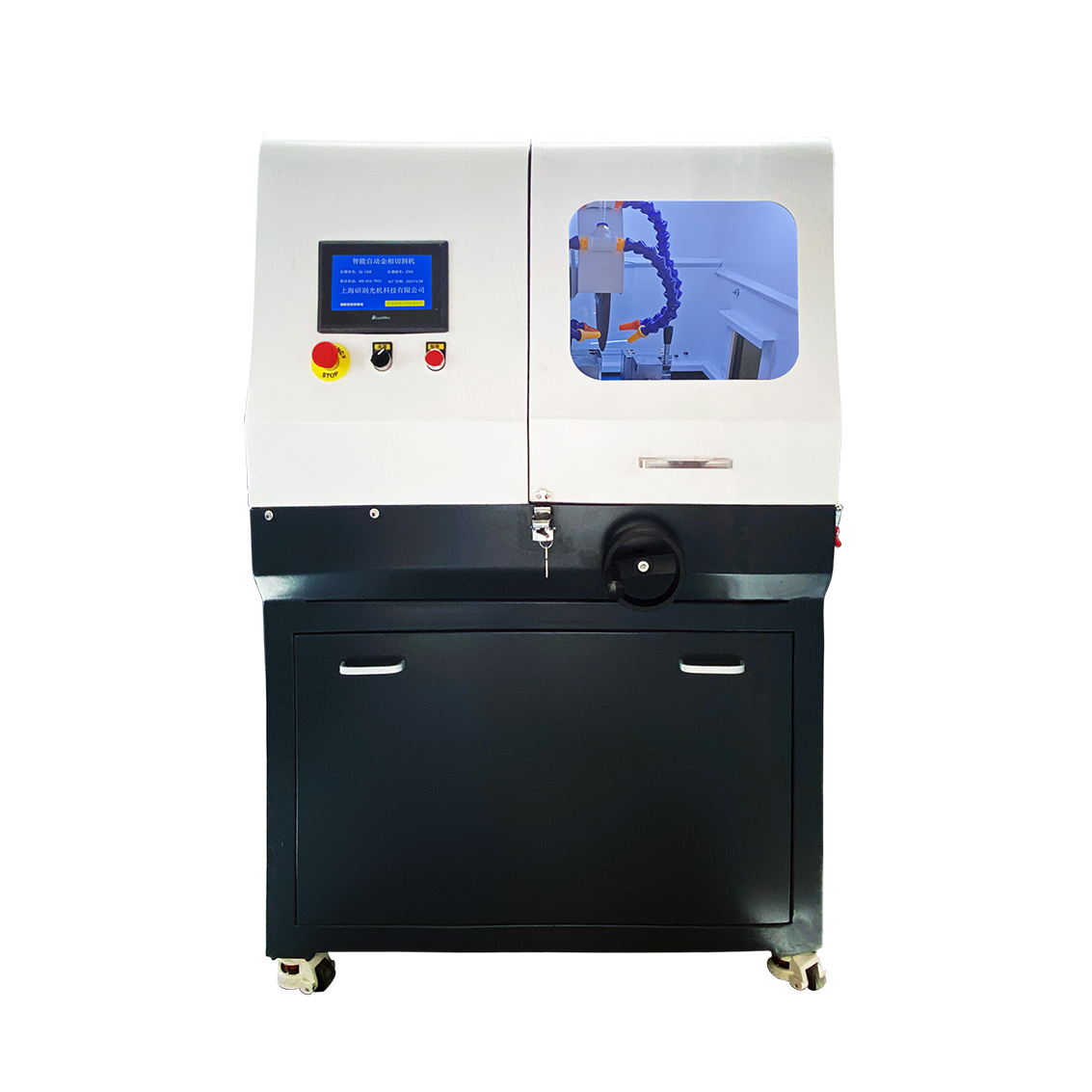

智能自动金相切割机ZQ-150F

一、产品简介:
ZQ-150F主要针对异形件、不规格件而研发的立地一体式三轴(X/Y/Z)全自动智能金相切割,具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计,可实现垂直切割、分层切割、往复切割等多重切割方式.

二、技术特点:

1、立地一体式切割机;

2、手自一体智能切割机;

3、三轴联动(X/Y/Z)三轴自动;

4、多种自动切割模式(垂直切割、分层切割、水平切割、联动切割);

5、超大切割室(透明切割观察窗口)

6、选配:磁性分离系统(有效分离切割金属杂质))

三、技术规格:

型号

ZQ-150F

主轴转速

100-3000r/min(无极调速)

平台X向行程

自动50mm

平台X向速度

0-100mm(无极调速)

Z向切割行程
150mm
Z向切割速度
0-200mm

平台Y向行程

自动300mm

平台向Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统 (日本三菱)

最大切割尺寸

直径120mm、400X200X110mm

切割方式

垂直切割、分层切割、水平切割

送给方式

进退比任意设定

有效进刀距离

150+250mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

400X300mm

切割片规格

(250-350)X(2-3)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(150+250mm)

复位方式

自动复位

冷却系统

自动(水冷双通道+多头喷淋)

水箱容量

150L

电机功率

4KW(ABB电机)

机台形式

立地一体式

电源

380V

重量

500KG

标准配置:



主机

一台

冷却系统

一套

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他

特殊工件可定做
