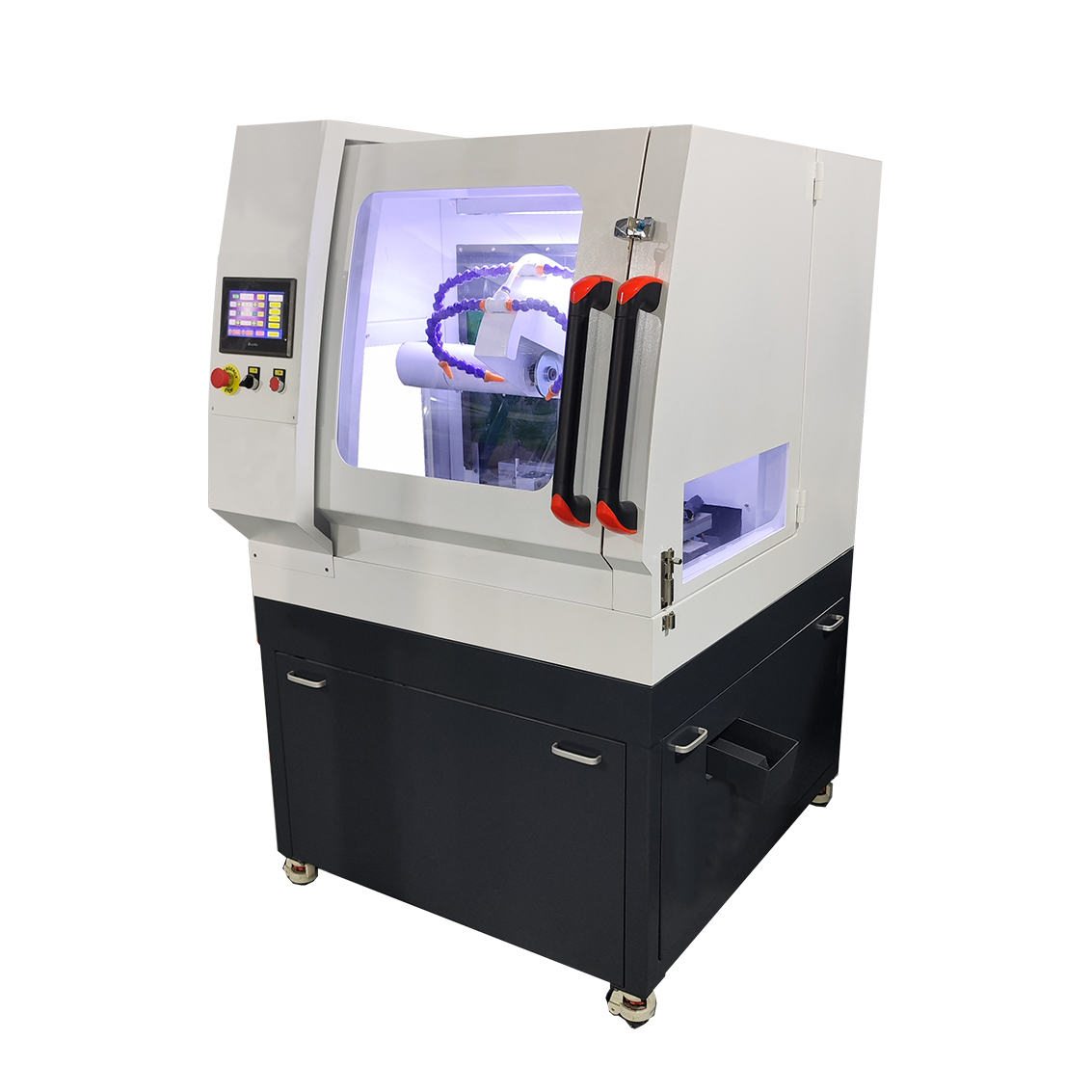

智能自动金相切割机(ZQ-300F、ZQ-500F)

一、产品简介:

ZQ-300F/500F全自动智能金相切割机主要针对异形件、不规格件而研发的立地一体式三轴(X/Y/Z)全自动智能金相切割,具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计,可实现垂直切割、分层切割、水平切割、往复切割4种切割模式.

二、技术特点:

1、立地一体式切割机;

2、手自一体智能切割机;

3、三轴联动(X/Y/Z)三轴自动;

4、多种自动切割模式(垂直切割、分层切割、水平切割、联动切割);

5、超大切割室(透明切割观察窗口


6、磁性分离系统(有效分离切割金属杂质)





三、技术参数:

型号

ZQ-300F

ZQ-500F

主轴转速

100-3000r/min(无极调速)

平台X移动

自动50mm

自动100mm

X轴速度

0-100mm(无极调速)

Z轴升降
200mm
250mm

平台Y行程

自动/手动(300mm)

自动/手动(450mm)

平台Y速度

0-200mm(无极调速)

控制系统

彩色触摸屏、PLC控制系统 (日本三菱)

最大切割尺寸

直径160mm、600X250X150mm
直径170mm、600X300X160mm

圆盘类切割尺寸

¢300X150mm

¢500X160mm
切割方式
垂直切割、分层切割、水平切割、联动切割

送给方式

自动(进退比任意设定)

完成量追踪

液晶数显 (时时显示)

有效进刀距离
200+300mm
250+400mm

切割台尺寸

500X400mm

600X500mm

切割片规格

(350-450)X(2-4)X32mm

(350-500)X(2-4)X32mm

加持台规格

精密分体式双层移动定位平台

切割速度

1-200mm/分钟

在线调速

任意调整

复位方式

自动复位

冷却系统

自动(水冷4通道)

水箱容量

200L

电机功率

7.5KW(ABB电机)

机台形式

立地一体式

电源

380V

标准配置:



主机

一台

冷却系统

一套 (含磁性分离器)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

其他

特殊工件可定做
