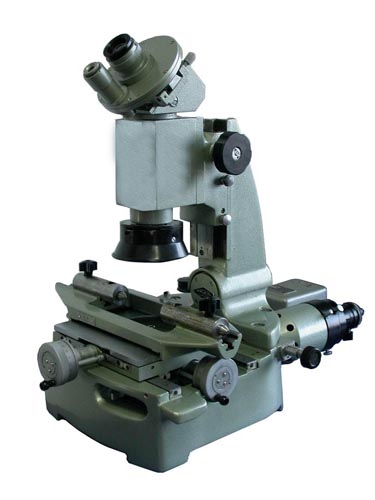

MC007系列小型工具显微镜(JGX-1)

MC007系列小型工具显微镜

MC007系列(JGX-1

一、JGX-1小型工具显微镜产品简介:

    JGX-1型小型工具显微镜是具有繁用性的精密光学计量仪器之一。测量范围广。精确可靠,操作方便。因而特别适用于精密机械制造与工具制造工业。主要使用范围如下:

(1)测定形状样板,样板刀等按照直角座标进行测定;

(2)测定螺纹;螺纹的中径、外径、内径的测定,测定螺距,螺形角,螺形角对螺纹轴的轮廓位置和螺纹形状(齿面的圆整性平坦性,平直性等)

(3)测定角度:测定螺纹梳形车刀,螺纹铣刀的螺形角,各种样板铣刀的轮廓角和各种形状样板的角度等。

(4)本仪器也可作为观察显微镜使用,例如作表面光洁度检定及其他类似工作。

(5)本仪器可配用特殊设备与附件,并可变换不同的放大倍烽对于形状复杂或微小工件的测定极为方便

二、JGX-1小型工具显微镜技术参数:

(1)测量精度: 测微鼓轮的精度:0.01mm

测角目镜中的角度精度:1

轮廓目镜中的角度精度:10

立杆倾斜度尺的精度:1°

(2) 测量范围: 纵向行程:应用测微螺杆:0-25mm

应用测微螺杆及量块:0-75mm

横向行程

应用测微螺杆:0-25mm

测角目镜角度分度范围:0-360°

轮廓目镜角度分度范围:±7°

显微镜立柱侧向倾斜范围:≈±12°

显微镜悬臂伸出长度:≈83mm

工作台和物镜之间距离:最大130mm

顶针架所允许的工件长度:

不大于ф25的工件: 最长220mm

不大于ф55的工件: 最长100mm

V型支架装夹工件的最大直径:100mm

(3)放大倍数:

物镜放大倍率

总放大倍数

工作距离

视场直径

1X

10X

78mm

21mm

3X

30X

69mm

 ≈7mm

5X

50X

49mm

4.2mm

(4)外形尺寸: 宽:350mm  长:600mm   高:530mm

(5)重量: 21KG
